Типовые схемы подключения установки
"Изумруд - СИ" к системе водоснабжения.

перейти к моделям: 01 (k, d, ж/д), 02, 03, 01-200, стэл: 20, 40, 80

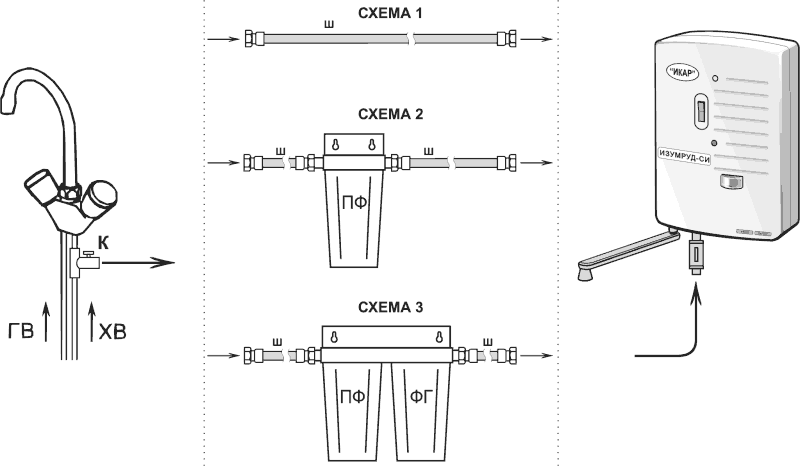

Схема 1. Подключение непосредственно к водопроводной сети (рекомендуется для чистой воды), либо для подключения любого другого фильтра по вашему выбору между К и Ш (1/2 на 1/2).

Схема 2. Подключение непосредственно к водопроводной сети через фильтр грубой очистки ПФ (ресурс ~ 2.000 л).

Схема 3. Подключение непосредственно к водопроводной сети через фильтр грубой очистки ПФ и фильтр тонкой очистки типа "Гейзер" ФГ (регенерируемый, ресурс ~ 25.000 л).

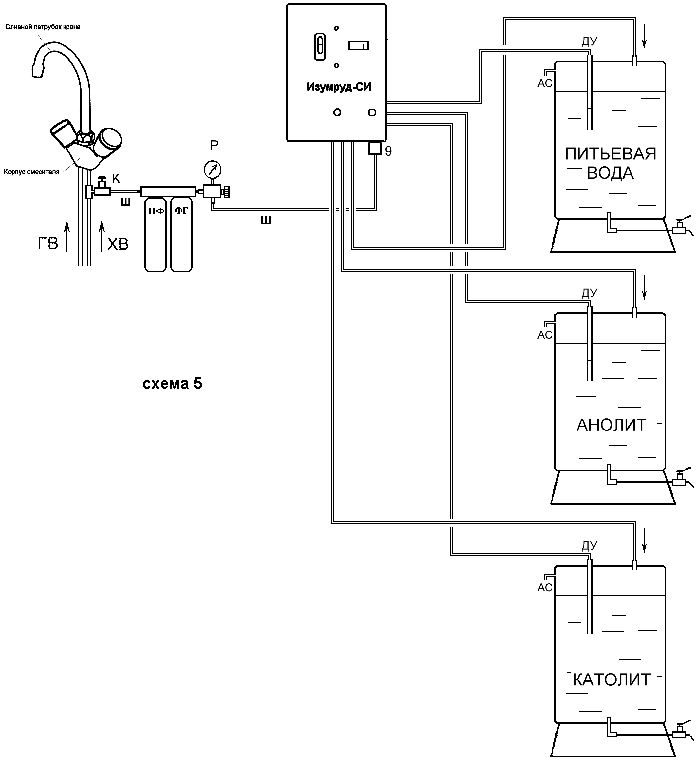

Схема 5. Схема установки "Изумруд-СИ" (мод. 03 - автомат). Возможны варианты: мод. 01-а, мод. 02-а. Р - редуктор, АС - аварийный слив, ДУ - датчик уровня.

Примечание: во всех схемах К - кран плавной регулировки; Ш - гибкий водопроводный шланг; 14 - кран.
